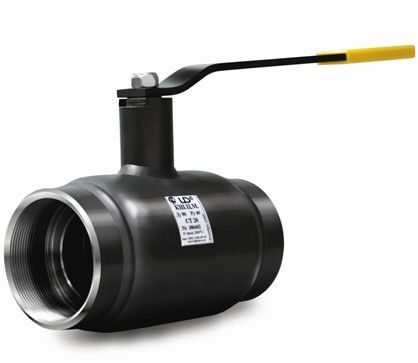

Спецификация материалов______________________
Корпус: сталь (Ст.20, 12Х18Н10Т)
Шар: нержавеющая сталь DN 15-32: 20X13; DN 40-65: AISI 304; DN 80: AISI 409
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
|
|
Управление___________________________________
DN 15-80: рукоятка - окрашенная углеродистая сталь с полимерным наконечником
|
Основные технические характеристики _________________________________________________
| DN |
PN |
Код |
S |
d* |
d |
D |
G |
H |
h |
I |
L |
Вес, кг. |
| 15 |
40 |
КШ.Ц.М.015.040.02 |
27 |
- |
15 |
42 |
1/2 |
72 |
23 |
170 |
135 |
0,8 |
| 20 |
40 |
КШ.Ц.М.020.040.02 |
41 |
- |
18 |
48 |
3/4 |
75 |
17 |
170 |
135 |
1,2 |
| 25 |
40 |
КШ.Ц.М.025.040.02 |
41 |
- |
24 |
57 |
1 |
75 |
20 |
170 |
135 |
1,5 |
| 32 |
40 |
КШ.Ц.М.032.040.02 |
- |
55 |
30 |
60 |
1 1/4 |
92 |
40 |
235 |
155 |
1,9 |
| 40 |
40 |
КШ.Ц.М.040.040.02 |
- |
68 |
40 |
76 |
1 1/2 |
100 |
38 |
235 |
170 |
2,9 |
| 50 |
40 |
КШ.Ц.М.050.040.02 |
- |
81 |
49 |
89 |
2 |
110 |
41 |
235 |
190 |
4,0 |
| 65 |
25 |
КШ.Ц.М.065.025.02 |
- |
99 |
64 |
114 |
2 1/2 |
135 |
79 |
335 |
200 |
5,8 |
| 80 |
25 |
КШ.Ц.М.080.025.02 |
- |
133 |
75 |
133 |
3 |
150 |
84 |
335 |
240 |
11,5 |
